    江苏七位体彩开奖结果:河南矿山CH-1电缆滑车 起重机配件批发


    河南矿山CH-1电缆滑车 起重机配件批发

    江苏省体彩十一选五 www.fkyr.net 查看大图

    时间: 2019
    价格: 40 元
    公司: 河南省矿山起重机有限公司 (新乡)
    产品: 公司更多产品 | 收藏
    联系: 点击这里给我发消息  点击这里给我发消息   电话:15237376757



    ·河南矿山CH-1电缆滑车 起重机配件批发产品描述

    电缆滑车详细描述 :



       CH型电缆滑车系列为起重机小车供电的一种导电形式,它由走轮、支架、托板组成,将软电缆固定在托板上,由牵引架与电缆滑车同步,从而实现小车供电目的。CH系列电缆传导滑车不论结构,性能,维修,安装等方面均具有国内独创的优点和特点。要提高起重机小车馈电性能,CH系列电缆传导滑车是你最好的选择。



       CH系列电缆滑车分为中载荷型、重载荷型、和轻载荷型。

       因此工字钢跑车走轮为Ф80、Ф60的两种,承载电缆能力CH-1型≤50公斤,CH-2型≤70公斤。 CH-3型≤120公斤,CH-4型≤200公斤,按托板层数分为单层、双层。



       CH系列电缆传导滑车,由首端装置,中间滑车及终端装置三个部分组成。

       首端装置固定于小车导缆装置上,每台起重一个,随小车一起往返运行,并把传导电缆引入小车接线箱内;中间滑车悬挂传导电缆在导轨上,靠曳引绳曳引,带动传导电缆,两端装有橡皮撞块作缓冲碰撞作用,随起重机跨度不同而定只数;终端装置固定于导轨终端,使小车传导电缆经比与走台接线箱连接,每台起重机一个。

    安装注意事项:



    1、固定挂线架安装好后,后边应挂一挡板。



    2、调整牵引头,使小车在整个行程中不碰牵引孔的上下边缘为好。
    3、电缆长度为起重机跨度的1.2倍加8米。
    4、调整牵引钢丝绳,使其长度小于同节电缆长度,运行时由牵引钢丝绳受力。
    5、当电缆直径不等时,电缆夹间应垫以软橡皮, 使其外径基本相同,以便将电缆夹紧。
    6、布电缆时,应考虑两面电缆托板受力均衡。
    7、当电缆滑车为二层时,要求相同。
    8、滑车装置上的双垫圈为调整垫圈,当导轨不合适时,把垫圈放在固定板的内侧,以调整轨距的宽窄,出厂时按导轨为 100*68 120*70 140*80 160*88制造。非标滑车按图纸加工制





    电缆滑车适应范围:



    CH-I型电缆传导滑车主要用于5-10吨电动双梁桥式起重机小车的馈电。

    CH-II型电缆传导滑车主要用于15吨以上双钩及抓斗和门式起重机小车的馈电。

    导轨规格 :110 GB706-------65 异钢型

    规格 30,40,50,63 ,70

    环境温度范围: -30-+70摄氏度产品



    电缆滑车技术参数:
     CH-I型 :

       允许净负荷 70公斤

        允许安装电缆最大直径 φ16

        滑车寿命 5万小时

    CH-II型

        小车运行速度 ≤ 63米/分钟
        允许净负荷 125公斤
        允许安装电缆最大直径 φ22
        滑车寿命 3万小时

    电缆滑车重量
       CH-I型  首段装置1.6公斤 中间装置2.5公斤 末端装置1.5公斤

      CH-II型 首段装置4.3公斤 中间装置5.7公斤 末端装置3.5公斤
    电缆滑车材料
        钢  橡胶



    电缆滑车产品图片

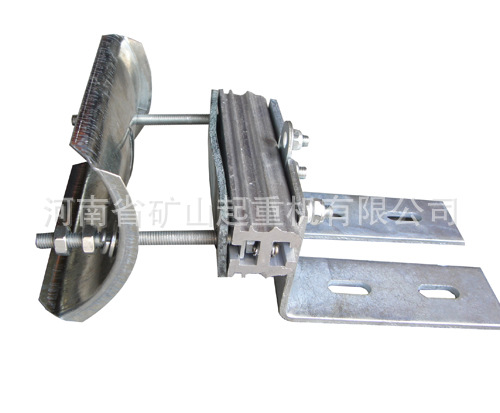

    电缆滑车(牵引首车)CH-1

     undefined

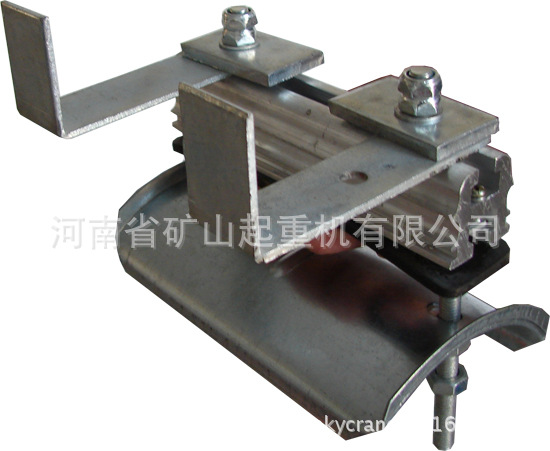

    电缆滑车(首车)CH-2
    undefined

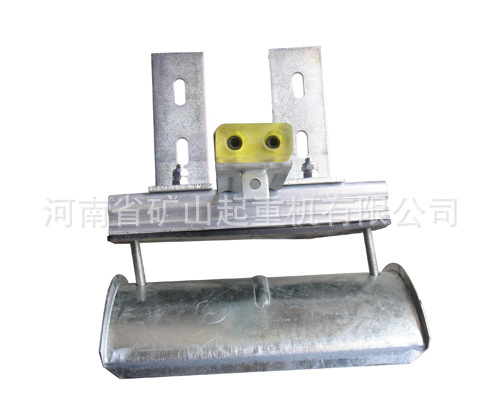

    电缆滑车(中间滑车)CH-1

    undefined

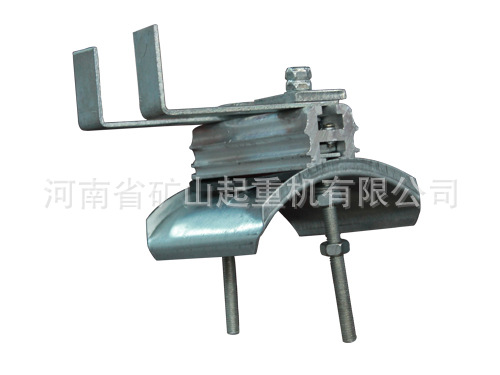

    电缆滑车(中间滑车)CH-2

     undefined

    电缆滑车(中间滑车)CH-3

    undefined







    电缆滑车尾车CH-1

    电缆滑车CH-1型尾车2






    undefined

      防爆电缆滑车

    undefined

    电缆滑车安装示意图:

    undefined

    undefined
